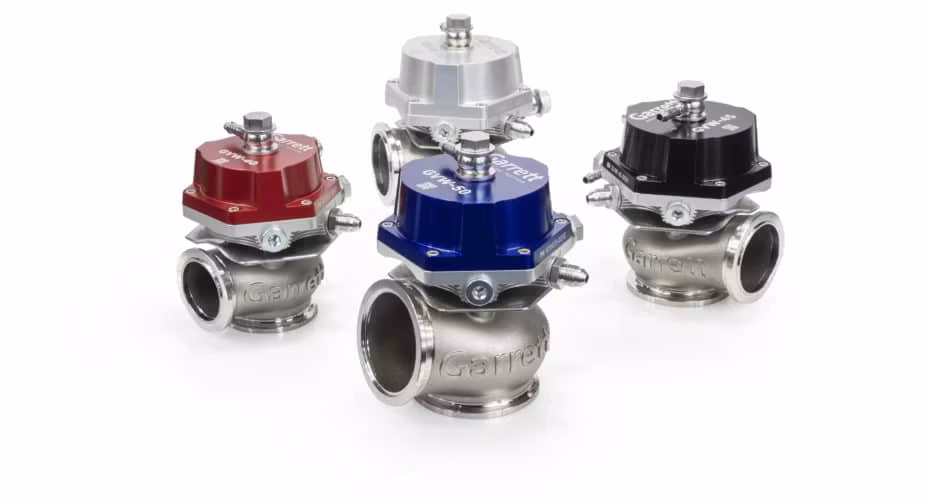

Garrett 45MM wastegate

Garrett GVW Wastegate – Teknisk Data & Specifikationer Garrett GVW-serien är utvecklad av samma ingenjörer som konstruerat G-Series och GTX Gen II turboaggregat. Serien är framtagen för maximalt flöde, stabil aktivering och minimal prestandaförlust över produktens livslängd – även under extrema temperaturförhållanden. Finns i tre storlekar: 40 mm | 45 mm | 50 mm Flödesdata Garrett har konstruerat GVW-serien som en högflödeslösning med låg prestandadegradering över tid. Flödeskapacitet mäts i: LBS/MIN KG/SEC Vid olika ventilöppningar (valve stroke) visar tester att GVW bibehåller högt flöde och stabil kontroll även efter omfattande värmecykling. Materialspecifikationer Samtliga komponenter är utvecklade för extrema avgastemperaturer och lång livslängd. Ventilhus: Högtemperatur rostfritt stål, klassat upp till 1050°C Membran: Högtemperatur Nomex-förstärkt elastomer Aktuatorlock: CNC-bearbetad anodiserad 6061-aluminium Ventilstyrning/Bussning: Nitronic 60 Ventil: Högtemperatur rostfritt stål med ytbehandlad ventilspindel V-band: CNC-bearbetad 304 rostfri Flänsar: CNC-bearbetad 304 rostfri Fjädrar: 17/7 PH rostfritt stål CFD-optimerad konstruktion för maximalt flöde och termisk effektivitet. Mekaniska Specifikationer Ventildiameter 40 mm 45 mm 50 mm Vikt 40 mm: 1,27 kg 45 mm: 1,47 kg 50 mm: 1,56 kg Fjädertryck (1:1 mottrycksförhållande) Min bastryck: 0,2 bar | 3 psi Max bastryck: 1,7 bar | 25 psi Anslutningar Luftport: M10x1.0 till slanganslutning (6 mm slang / 0.25") Vattenport: M8x1.0 till AN-3 Termiska Data Vid utveckling och testning analyserades hur värmecykling och normalt slitage påverkar aktiveringskarakteristiken. Resultat: Linjär öppnings- och stängningskarakteristik bibehålls även efter extrem värmecykling Minimal förändring i kalibrering över livslängden Säkerställer exakt laddtryckskontroll Maximal termisk belastning Ej vätskekyld: 270°C aktuatorhus under test Vätskekyld: 130°C aktuatorhus under test Max avgastemperatur: Upp till 1050°C Innehåll i Kit GVW Wastegate levereras komplett med: Fjäderset V-band (inlopp & utlopp) Utloppsfläns Inloppsfläns Ventilsäte Brickor (M8 | M10) Vattenanslutningar Banjobult & banjoanslutningar Luftpluggar Standardinställning är 1 bar | 14.5 PSI, justerbar mellan 0.2 bar (2.9 PSI) – 1.7 bar (24.7 PSI) vid 1:1 mottryck. Flänsspecifikationer GVW-40 Inlopp OD: 55.4 mm Utlopp OD: 48.9 mm Kompatibel med Tial MV-S GVW-45 Inlopp OD: 63.5 mm Utlopp OD: 55.4 mm Kompatibel med Tial MV-R GVW-50 Inlopp OD: 68.0 mm Utlopp OD: 63.5 mm Kompatibel med Turbosmart Gen V ProGate 50
